PRANA-Kanallüftungssysteme mit Wärmerückgewinnung bieten die Möglichkeit, Luftkanäle zu verbinden, um die Lüftung mit einem Gerät für große Flächen oder mehrere Räume zu gestalten.

Die Kanal Lüftungssysteme werden mit den Modellen PRANA-250, PRANA-340S gebildet.

Die Rekuperatoren von PRANA für Kanallüftungssysteme sind in drei Ausführungen erhältlich. Jede von ihnen impliziert eine bestimmte Art der Installation. So können Sie die für Ihren Raum am besten geeignete Option wählen.

Systemvarianten je nach Art der Installation

1️⃣ Wandmontiert. Montiert in einem Winkel von 2-3 Grad in der Mauer, die die Straße begrenzt. Erfordert das Bohren von Löchern mit einem Durchmesser von 350 mm. Kann ohne Rohrleitungen oder anderes Zubehör installiert werden. Die Außenluftansaugung und Abluft befindet sich direkt am Systemgehäuse, die Innenluftansaugung und Abluftansaugung ebenfalls.
2️⃣ Innenbereich. Wird für die zentrale (Kanal-)Lüftung verwendet. Wird waagerecht und flach an der Decke oder an einer stabilen Wand montiert. Die Zu- und Abluftkanäle werden nach außen geführt, die Zu- und Abluftkanäle werden in den Raum geführt.
3️⃣ Kombinierte Systeme. Wie die Wandsysteme werden auch diese Systeme in einem Winkel von 2-3 Grad in einer Wandöffnung montiert. Die Außenluftansaugung und Abluft wird direkt am Anlagengehäuse angesaugt, die Zu- und Innenluftansaugung erfolgt über Kanäle und Gitter.

Wandmontierte Systeme

Die Systeme werden in der Wand zur Straße hin installiert. In die Wand wird ein Loch mit einem Durchmesser von 350 mm oder mehr gebohrt, in das das Bedienmodul in einem Winkel von 2-3° nach außen eingesetzt wird. Das Gehäuse (ohne die Länge des Lufteinlassgitters) muss mindestens 1-2 cm über die Wand hinausragen.
◾ Die Mindestwandstärke beträgt 330 mm.
◾ Bei der Installation eines Kanalheizgerätes an der Zuluftleitung zu einem Raum ist ein zusätzlicher Kanalabschnitt vorgesehen.

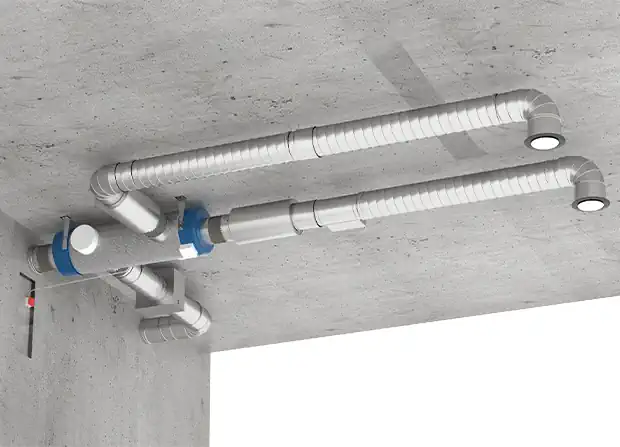

Innerbetriebliche Ausführungssysteme

Das Arbeitsmodul wird mit Hilfe von Befestigungselementen unter der Decke oder an der Wand montiert. Es wird empfohlen, dies in einem technischen Raum zu tun. An der Fassade des Gebäudes sind Lüftungsgitter für die Zu- und Abluft angebracht. Sie sind an das Kanalsystem angeschlossen. Der Abstand zwischen den Gittern im Freien wird durch nationale Vorschriften bestimmt.
Das Kondensat wird über einen 10-mm-Stutzen in die bestehende Kanalisation abgeleitet. Dieser befindet sich an der Unterseite des Geräts. Das System selbst wird waagerecht und ohne jegliche Neigung installiert.
Es ist wichtig, dass die Systemkomponenten für zukünftige Wartungsarbeiten zugänglich sind. Wenn die Komponenten in einer abgehängten Decke verborgen sind, muss eine Revisionstür eingebaut werden.

Kombinierte Systeme

Diese Systeme werden auf die gleiche Weise installiert wie die wandmontierten Systeme. Sie werden in ein vorgebohrtes Loch in der Wand mit einem Durchmesser von mindestens 350 mm eingebaut. Auf der Außenseite ist das System mit einem Zu- und Abluftgitter ausgestattet, auf der Innenseite mit Kanalanschlüssen.

◾ Die Mindestwandstärke beträgt 330 mm.
◾ Bei der Installation eines Kanalheizgerätes an der Zuluftleitung zu einem Raum ist ein zusätzlicher Kanalabschnitt vorgesehen.
◾ Der Abstand zwischen den Lufteinlassgittern muss mindestens 350 mm betragen.

Allgemeine Installationsvorschriften

▪️ Vibrationsschutz
Lüftungssysteme PRANA-340S werden durch Schwingungsdämpfer verstärkt. Bei der Verbindung der Kanäle werden schwingungsdämpfende Einlagen verwendet.
▪️ Sauberkeit des Wärmetauschers
Filterkästen verhindern die Verschmutzung des Wärmetauschers. Sie werden in den Zuluftkanälen installiert. Falls erforderlich, können sie auch in die Abluftkanäle eingebaut werden.
▪️ Kondenswasserablauf
Bei Wand- und Kombigeräten wird das Kondensat auf natürliche Weise über einen Lufteinlass ins Freie abgeleitet. Wird die Anlage in Räumen mit Temperaturen unter 0°C installiert, empfiehlt es sich, das Kondensatabflusssystem zu isolieren oder zu beheizen.
▪️ Schutz gegen Vereisung
Bei Wand- und Kombigeräten wird das Kondensat auf natürliche Weise über einen Lufteinlass ins Freie abgeleitet. Wird die Anlage in Räumen mit Temperaturen unter 0°C installiert, empfiehlt es sich, das Kondensatabflusssystem zu isolieren oder zu beheizen.
▪️ Aufrechterhaltung des Luftdrucks
Um die aerodynamischen Verluste zu verringern, ist an den Ein- und Auslässen des Rekuperators ein gerader Kanal von mindestens 1 m Länge vorgesehen. Bögen, T-Stücke und andere Elemente des Netzes werden danach installiert.
▪️ Rauschunterdrückung
Zentralisierte (Kanal) Lüftungssysteme sollten durch einen Schalldämpfer ergänzt werden.
▪️ Luftheizung
Zur zusätzlichen Erwärmung der Zuluft in kälteren Perioden (bis zu -30 Grad) wird die Lüftungsanlage durch ein Heizregister ergänzt.

Steuerung der Systeme

Das System kann auf eine von drei Arten gesteuert werden:
◾ über die Fernbedienung;
◾ über eine mobile App;
◾ über eine Steuereinheit.

ACHTUNG: Alle Installations- und Elektroarbeiten am Anschluss der Lüftungsanlage (Wartung) werden erst nach dem Trennen des Produkts vom Netz durchgeführt.

ACHTUNG: Betreiben Sie die Lüftungsanlage nicht, wenn Fremdkörper in den laufenden Teil des Gehäuses gelangen können, die die Laufradschaufeln eines der Lüfter blockieren oder beschädigen können.

ACHTUNG: Lüftungssysteme dürfen nicht in Bereichen eingesetzt werden, in denen die Luft aggressive Stoffe enthält und nicht der Betriebstemperatur entspricht.

★ ★ ✔️ ★ ★
